Základní charakteristika řezacích portálů ALFATEC

Naším cílem je vyrábět vysoce kvalitní a spolehlivá zařízení. Vyrábíme celou řadu těchto typů zařízení dle velikosti a typu použití, včetně široké škály příslušenství.

Řezací portály vyrábíme ve dvou základních řadách, lišících se v konstrukčním provedení a vybavení.

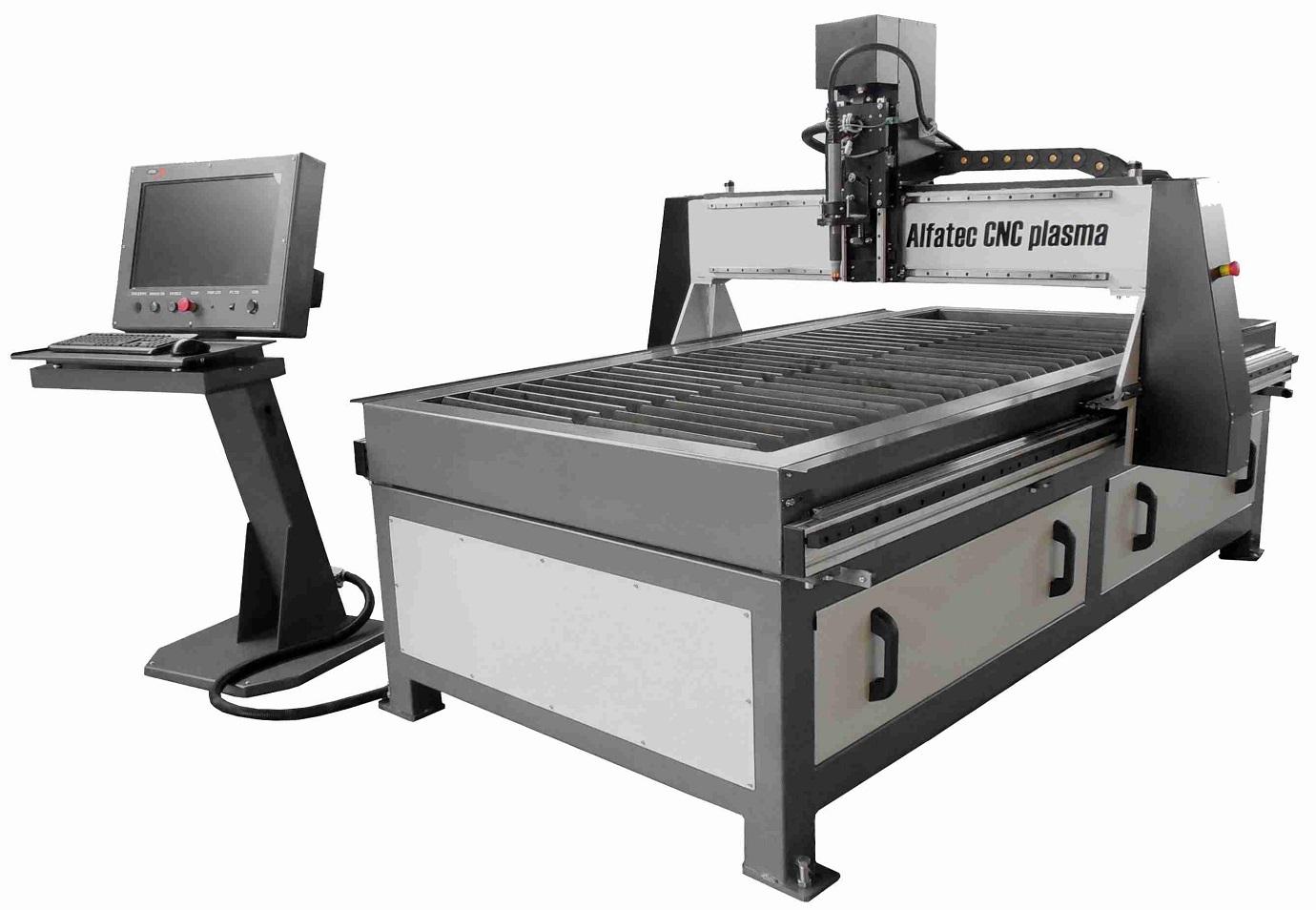

Portály řady PROFI

Řezací portály ALFATEC řady PROFI se sekčním typem odsávání jsou charakteristické velmi kvalitní, robustní konstrukcí. Způsob odsávání škodlivých zplodin je řešen pomocí speciálního sekčně odsávaného stolu (s 2 až 8 nezávislými sekcemi, dle velikosti stolu, vybavené pneumatickým otevíráním klapek) s velmi vysokou účinností odsávání. Stoly jsou připravené k napojení na filtrační a odsávací jednotku nebo výkonný ventilátor (na přání můžeme nabídnout).

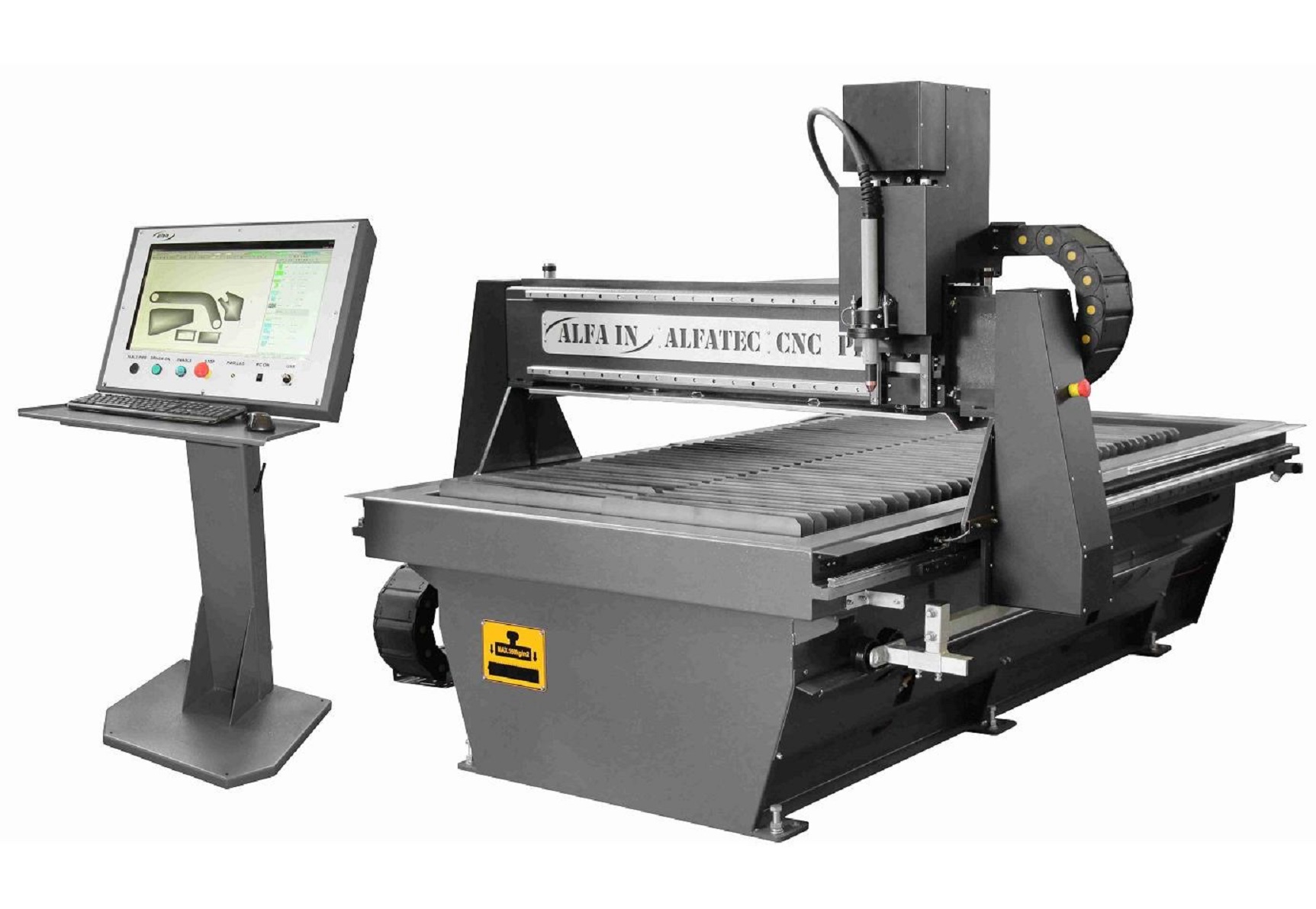

Portály řady EKONOM

Jedná se o ekonomickou variantu řezacích portálů ALFATEC. Oproti typové řadě PROFI jsou projektovány pro centrální (nikoliv sekční) způsob odsávání škodlivých zplodin s nižší účinností a méně robustní konstrukcí.
Maximální zatížení stolu je 400 kg/m2.
Ostatní parametry resp. vybavení této řady je shodné s řadou PROFI.

Ovládací pult

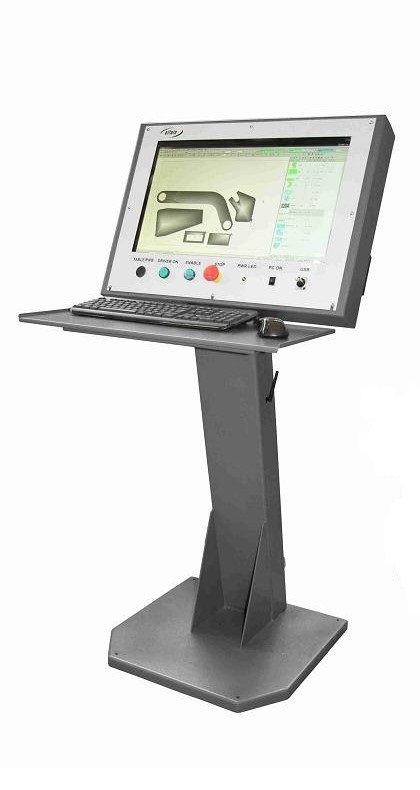

Ovládací pult k řezacím portálům

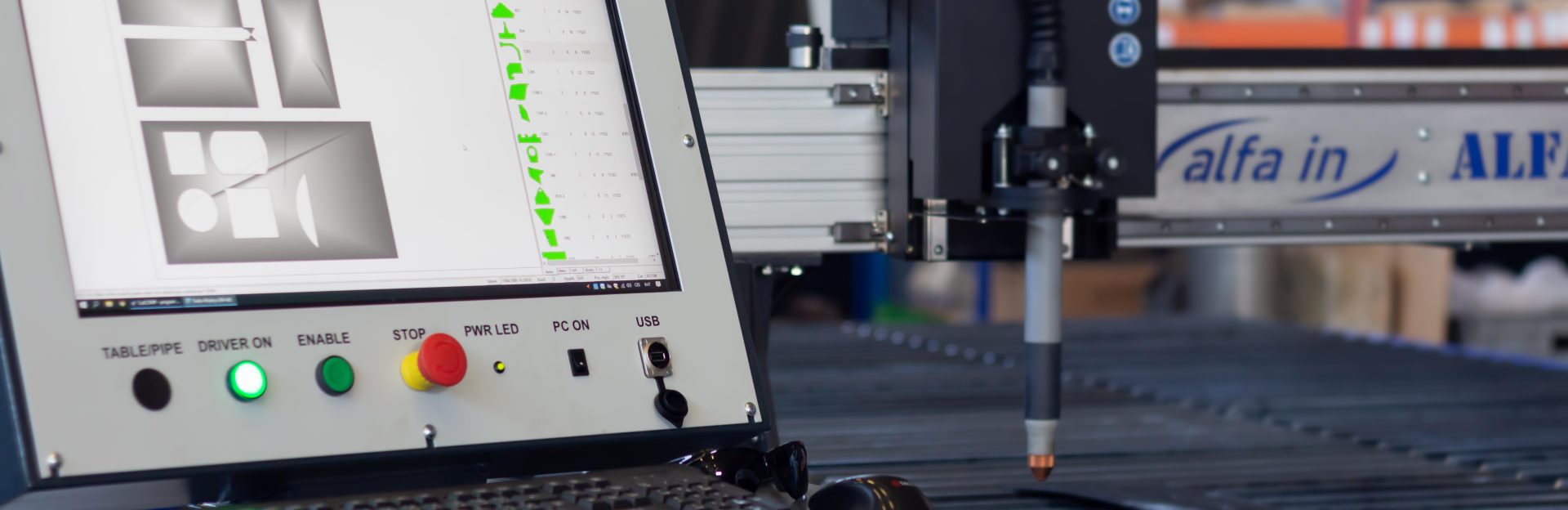

Součástí každého zařízení ALFATEC je ergonomicky řešený ovládací pult, vybavený monitorem s vysokým rozlišením a úhlopříčkou 24” (na přání s dotykovým displejem) pro maximální komfort obsluhy. Ovládací pult obsahuje výkonné miniPC, bezpečnostní relé, napájecí zdroje a ovládací prvky.
Připojení k počítačové síti je realizováno prostřednictvím Wi-Fi nebo kabelem.
Počítač pracuje pod operačním systémem Windows 10.
Předinstalovaný software: CutComp, WRYKRYS.

Ovládací program CutComp

CutComp je softwarová část řídicího systému, která má za úkol poskytnout rozhraní mezi celým systémem stroje a operátorem. Program pracuje na platformě OS Windows XP/7/8/10. Obsluha ovládá zařízení pomocí bezdrátové klávesnice a myši. Uživatelské rozhraní je velmi komfortní a intuitivní s širokými možnostmi optimalizace celého procesu.
Všechna zařízení ALFATEC lze integrovat (prostřednictvím WIFI nebo kabelem) do počítačové sítě a díky tomu například sdílet podkladové (DWG, DXF) soubory nebo dálkově diagnostikovat chování celého systému atd.

Tvorba pálicích plánů

Softwarová část lze rozšířit o technologický program WRYKRYS pro snadnou přípravu pálících plánů.

Lze doplnit řezání plamenem, frézování

Řezací portály ALFATEC se převážně používají pro termické dělení materiálu plasmovou technologií, lze je však rozšířit nebo nahradit o variantu dělení materiálu plamenem (acetylen/kyslík) a to zejména pro účely dělení materiálu o síle cca 25 – 50 mm.
Ovládací program CutComp je standardně vybaven algoritmy, které zajišťují automatické zapalování/zhášení plamene, automatický předehřev, časové sekvence, hlídání výšky nad materiálem atd. Systém je rovněž připraven pro integraci proporcionálních ventilů s možností kontinuální regulace průtoku jednotlivých plynů.

Další možností využití portálu je pro účely frézování. Pro tyto účely lze použít jakákoliv ruční nebo strojní frézku, případně gravírovací nebo vrtací hlavu

Základní technické parametry ALFATEC

ParametrTypová řada PROFI / EKONOM
TechnologiePlazma/Plamen/Gravírování
Pohony pro osy XYZ4x výkonné motory s enkodéry
PřevodovkyPlanetové
Ovládací softwareCutComp
Technologický softwareWRYKRYS
Pohyb v ose X,YŠikmé hřebeny, lineární vedení
Pohyb v ose ZŠroubovice, lineární vedení
Přesnost přejezdu0,01 mm/krok
Rychlost přejezdu (XY)0 – 25 000 mm /min
Řezná rychlost0-12 000 mm/min
Přesnost polohování±0.1 mm
Napájení230 V 50 Hz
Hlídání kolize hořákuAno
Automatické řízení výšky hořákuAno
Možnost automatického řízení výkonu plasmového zdroje Ano
Počet ind. čidel/koncových spínačů 6/3
Počet bezpečnostních tlačítek 3
Způsob odsávání Sekční / Centrální, vodní vana
Maximální zatížení stolu 550 kg/m2 / 400 kg/m2
Elektrický příkon celkový Dle velikosti
Velikost řezné plochy1×1 m až 2×6 m
